USB 고속 충전 방식

USB 고속 충전 방식(휴대폰)
    - 스마트폰 배터리 급속 충전 기술


//-----------------------------------------
QC (Qualcomm Quick Charge ) - 퀄컴 퀵 차지
https://en.wikipedia.org/wiki/Quick_Charge

https://namu.wiki/w/%EA%B8%89%EC%86%8D%EC%B6%A9%EC%A0%84#s-3

1.0 - 10W , 5V, 2A
2.0 - 18W , 9V, 1.67, 2, 3 A
3.0 - 36W , 12V, 2.6, 4.6 A
4  - 100W , 20V, 2.6 , 4.6 A
    - PD와 호환(27W, 1A)
5  - 100W 이상


//-----------

* QC 지원기기 - 퀄컴 스냅드래곤 사용기기

갤럭시 노트 8 - QC 2 (15W)
    - 비공식 PD(15W)도 지원
    - '고속 유선 충전' 설정을 켜야 한다

LG G6 - QC 3 (16.2 W)
    - PD 지원



//---------------------------------------------------------------
PD ( USB Power Delivery (USB-PD) ) - USB 파워 딜리버리

USB PD 2.0 / 3.0

https://en.wikipedia.org/wiki/USB#Power-related_specifications
https://en.wikipedia.org/wiki/USB#Power

https://namu.wiki/w/USB?from=USB%20PD#s-4.3
https://namu.wiki/w/%EA%B8%89%EC%86%8D%EC%B6%A9%EC%A0%84#s-2.2

Power Delivery 1.0 Micro-USB 3A,  20V,  60W
Power Delivery 1.0 Type-A/B 5A,  20V,  100W
Power Delivery 2.0/3.0 Type-C 5A,  20V,  100W

//---------------
* PD 지원 기기 (거의 업계 표준)


삼성 - 노트북 9 ,  갤럭시 노트8 (15W) ,  갤럭시 S8 이상
구글, 마이크로소프트



애플 - 맥북,  iPhone 8 (18W) 이상

iPhone 7 - 비공식 PD지원(12W)

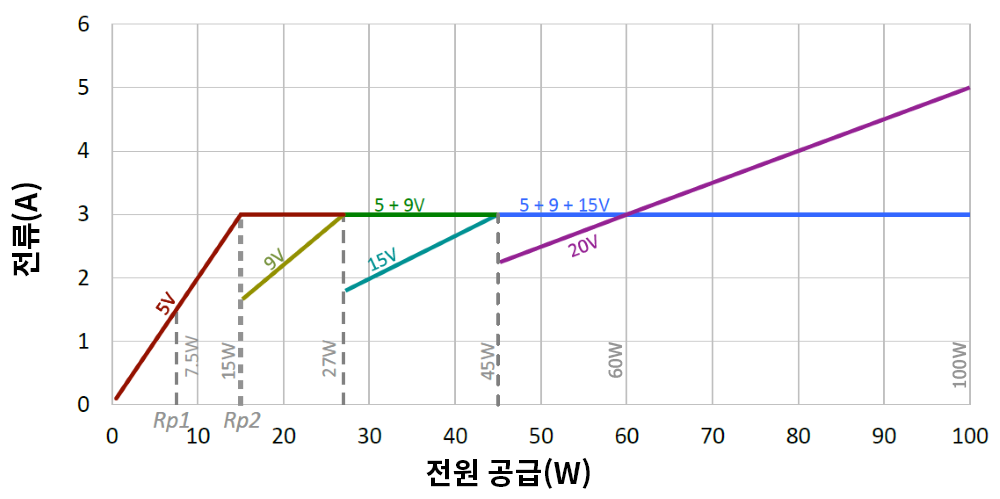

    전압별 충전속도
    아이폰 전원 어댑터 테스트
https://www.itworld.co.kr/news/107284



//--------------------------------
휴대폰 충전 아이콘
    - 고속 충전 모드 : 번개에 동그라미 (예외도 많음, 갤럭시 노트 8...)
    - 일반 모드 : 번개만(번개에 동그라미 없음)

//---------------------------
충전 케이블
    - 고속 충전된다고 하고 안되는 케이블도 있음
    - 번개 표시가 있으면 충전 기능만 될수도 있다
    - USB 갈래 표시가 있으면 충전과 데이터 통신을 동시에 할수 있다
